사각파 실험

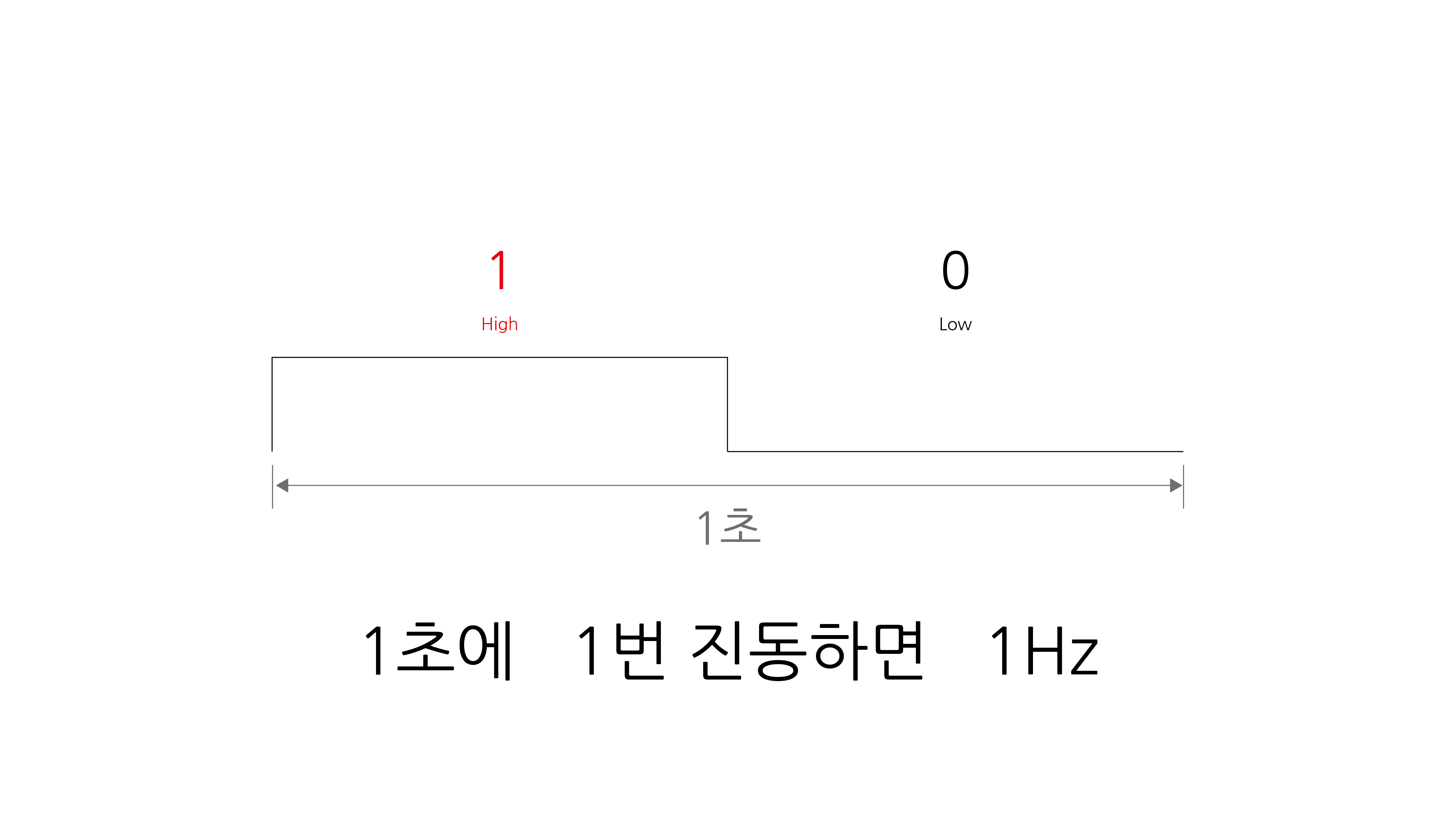

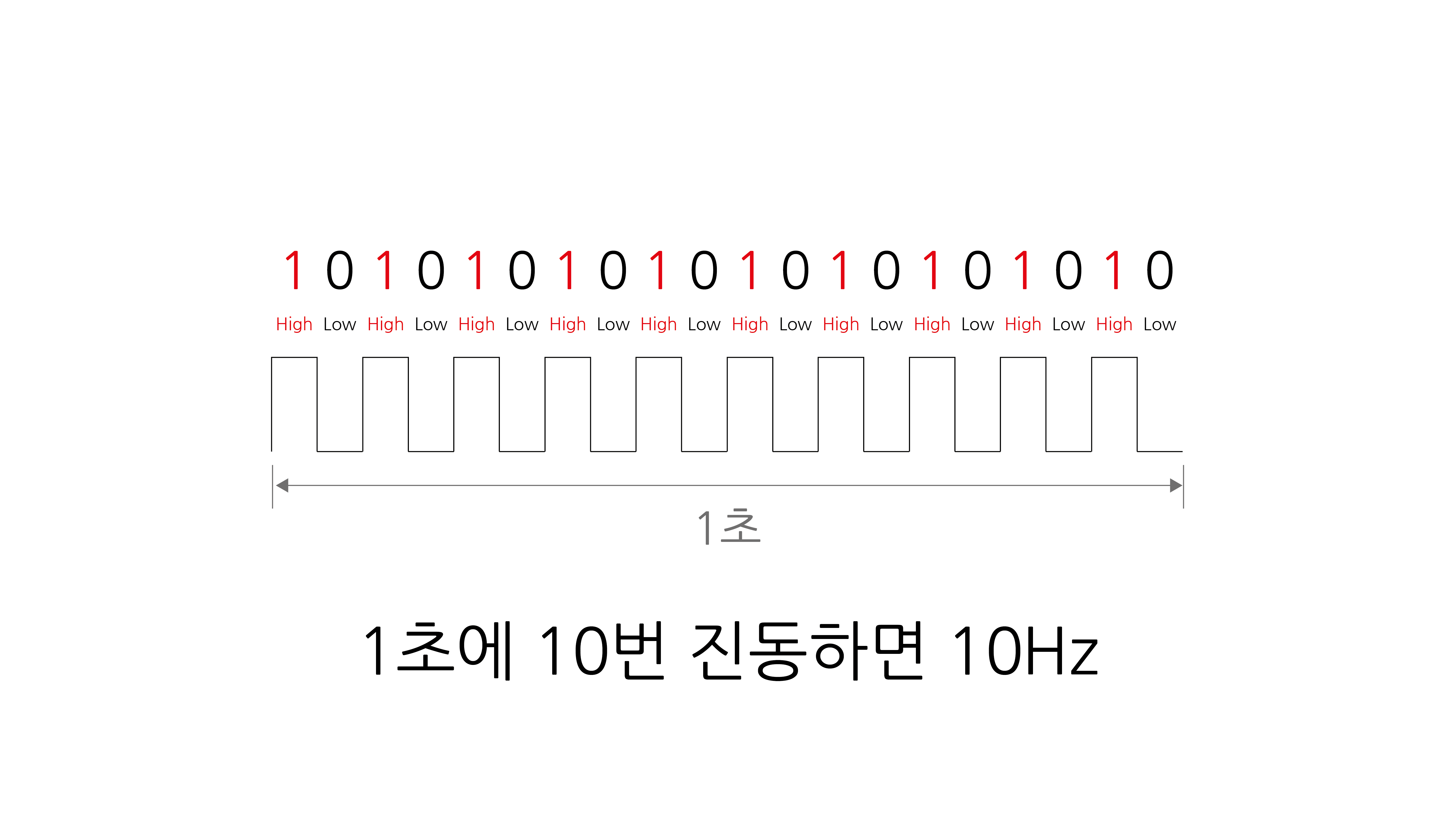

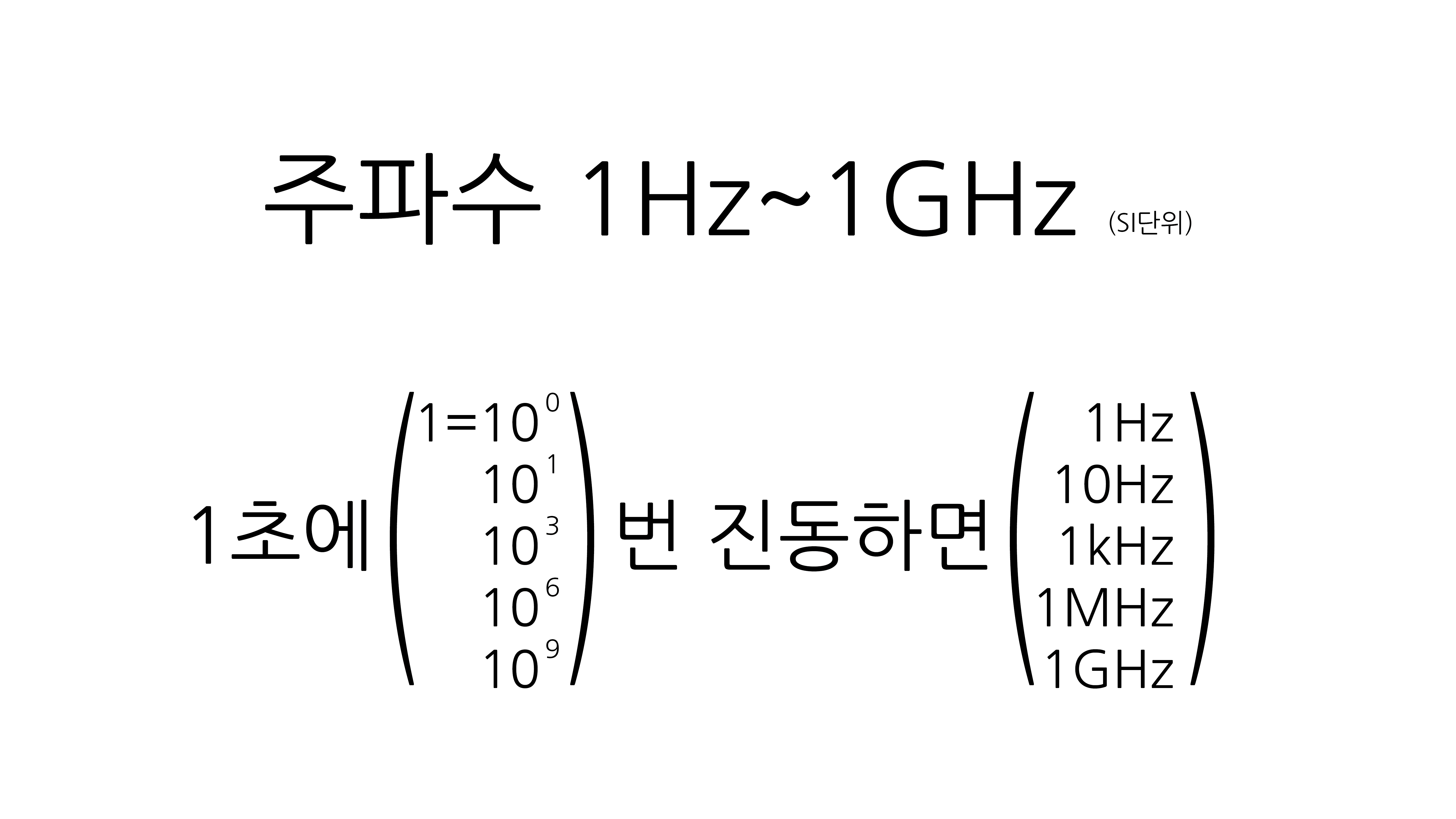

사각파 실험에 앞서 진동수는 시계 추나 그네가 앞뒤로 왔다 갔다, 심장이 두근, 파도가 출렁거리듯

어떠한 진동운동의 한 주기(왕복) 횟수를 말합니다.

(파도 형태의 사인파와 네모 형태의 사각파 이미지 참고)









아두이노와 같은 코딩 회로 보드의 디지털 출력 신호는 사각파로

그 출력 세기나 밀도에 따라 포트에 연결되는 LED, 스피커, 모터 등의 동작이 달라집니다.

영상에서는 사각파 밀도에 따른 스피커와 LED의 반응을 다루었습니다.

여러분이 피지컬 컴퓨팅 입문하실 때 디지털 출력과 사각파의 관계를 이해하는 데 참고해 보세요





Blink 기본 예제 코드를 확장해 만든 사각파 발생 코드

아두이노 사각파 발생 코드.txt

0.01MB





준비물

아두이노 우노(종류 무관), 미니스피커, 아두이노 나노(종류 무관), LCD1602 12C, 점퍼선, PC용 오실로스코프





0123456



PWM 모듈을 활용한 사각파 실험이에요. 영상 앞 간단히 용어 정리와 함께 뒤에는 실험 영상이 이어져요

여러분이 디지털 전력 통신을 이해하는 데 참고해 보세요
